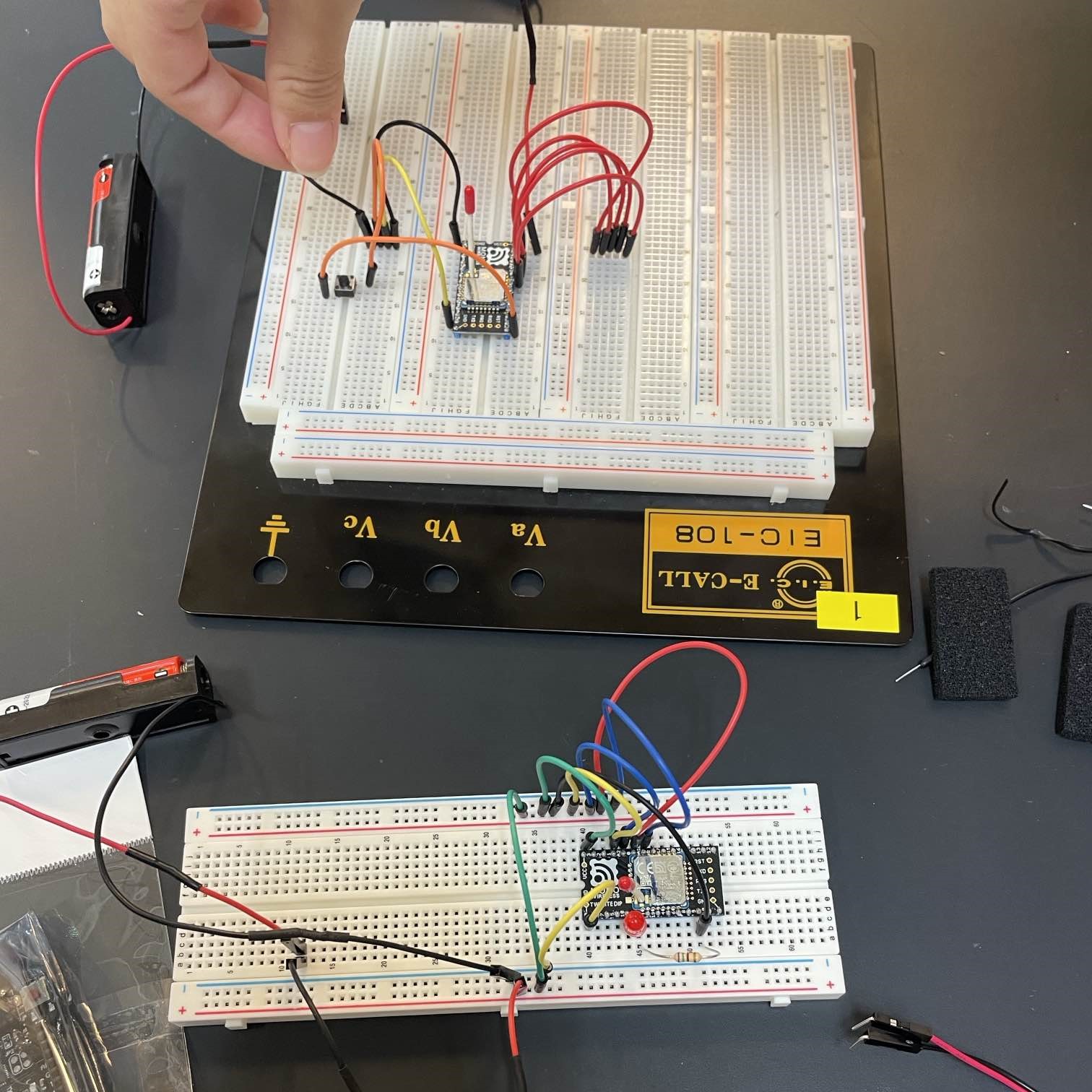

TWELITE OFFのとき

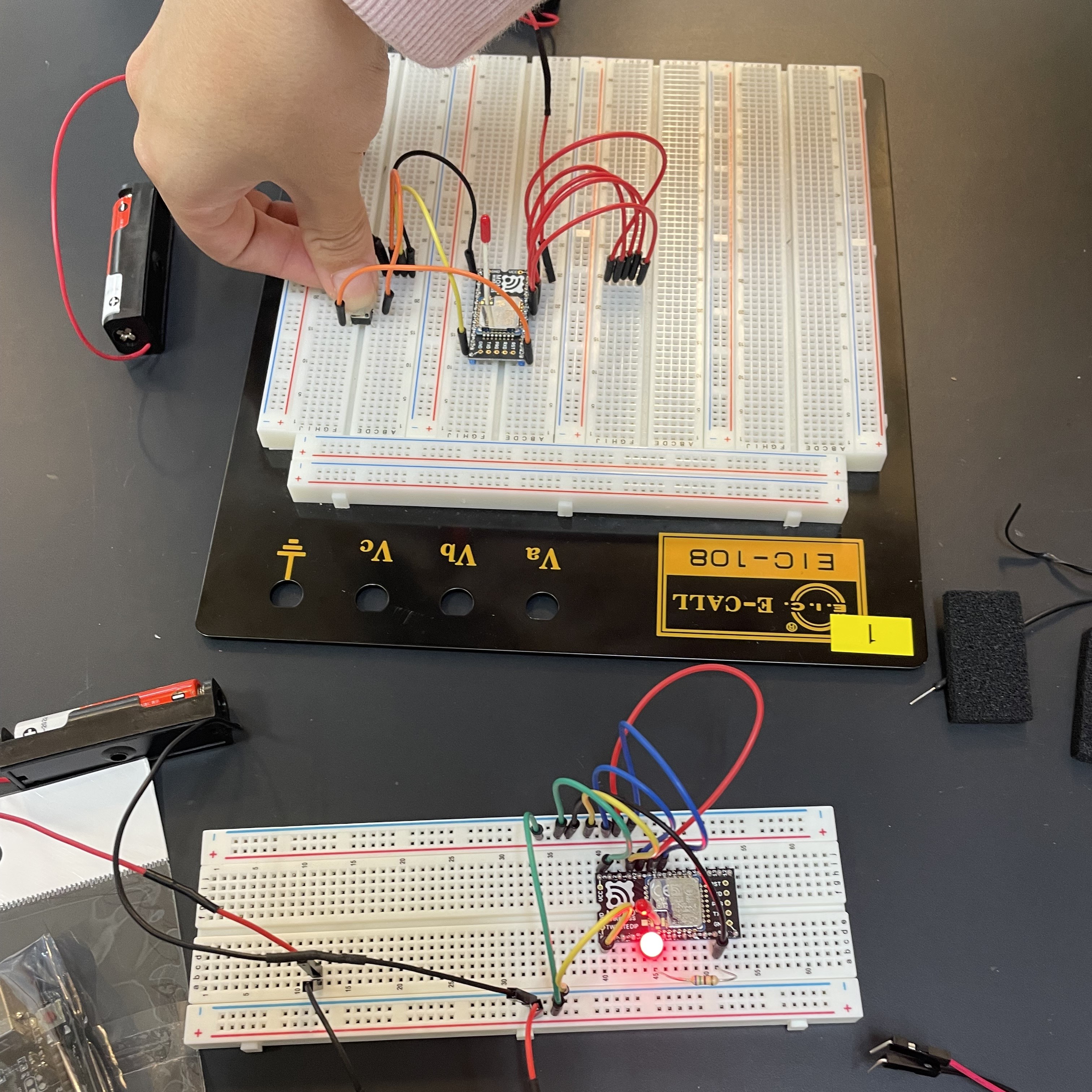

TWELITE ONのとき
５班では、無線マイコンモジュール(TWELITE)を使って作成された無線制御ファンでの無線操作体験の他、10円スピーカーなどを展示しています。
以下、展示内容の詳細について説明します。
TWELITE トワイライト はマイコンを内蔵した無線モジュールです。
センサーやスイッチ、LED等を接続した親基板に実装することで小型無線装置を作成できます。消費電力が小さく、電池での長時間稼動が可能です。
TWELITEのホームページへ
TWELITE OFFのとき
TWELITE ONのとき

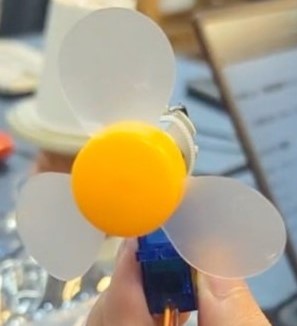

無線制御ファンの首を左右に回転させるための信号を入力します。
ジョイスティックで入力された信号を処理し、サーボモーターへ入力します。
ジョイスティックからの信号で回転させて首が左右に曲がります。
親機側に接続してある可変抵抗器からアナログ信号を送り、子機側に接続してあるDCモーターを制御します。
TWELITE（子機側）が受け取ったアナログ信号によって、ファンの回転を制御できます。
ノートPCでの電力供給のほか、単三電池を用いて全体に電力を供給します。
可変抵抗器によって、DCモーターの回転制御を、ジョイスティックによって、サーボモーターの動作制御をそれぞれ実行します。
作成した無線制御ファンの原理を応用すると、次に示す電子工作が可能です。
・ラジコンカー
・無線照明器具
・無線スピーカー
・無線ロボットアーム
１.イヤホン端子から紙コップのコイルに電流が流れる。
２.コイルに電流が流れると、コイルの周りに磁界（磁場）ができる。
３.磁石のついた紙コップの底が磁界（磁場）から力を受けて振動し、音が聞こえる。

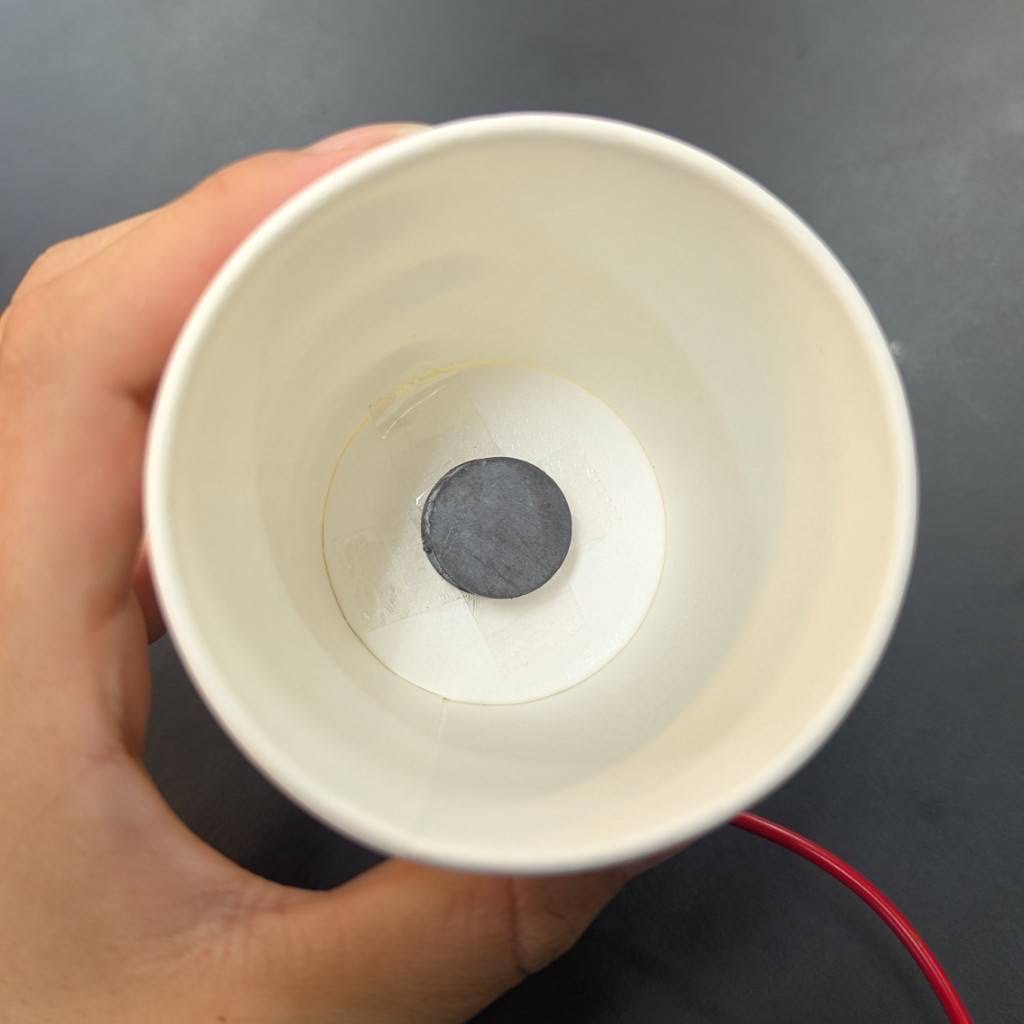

スピーカーの内側

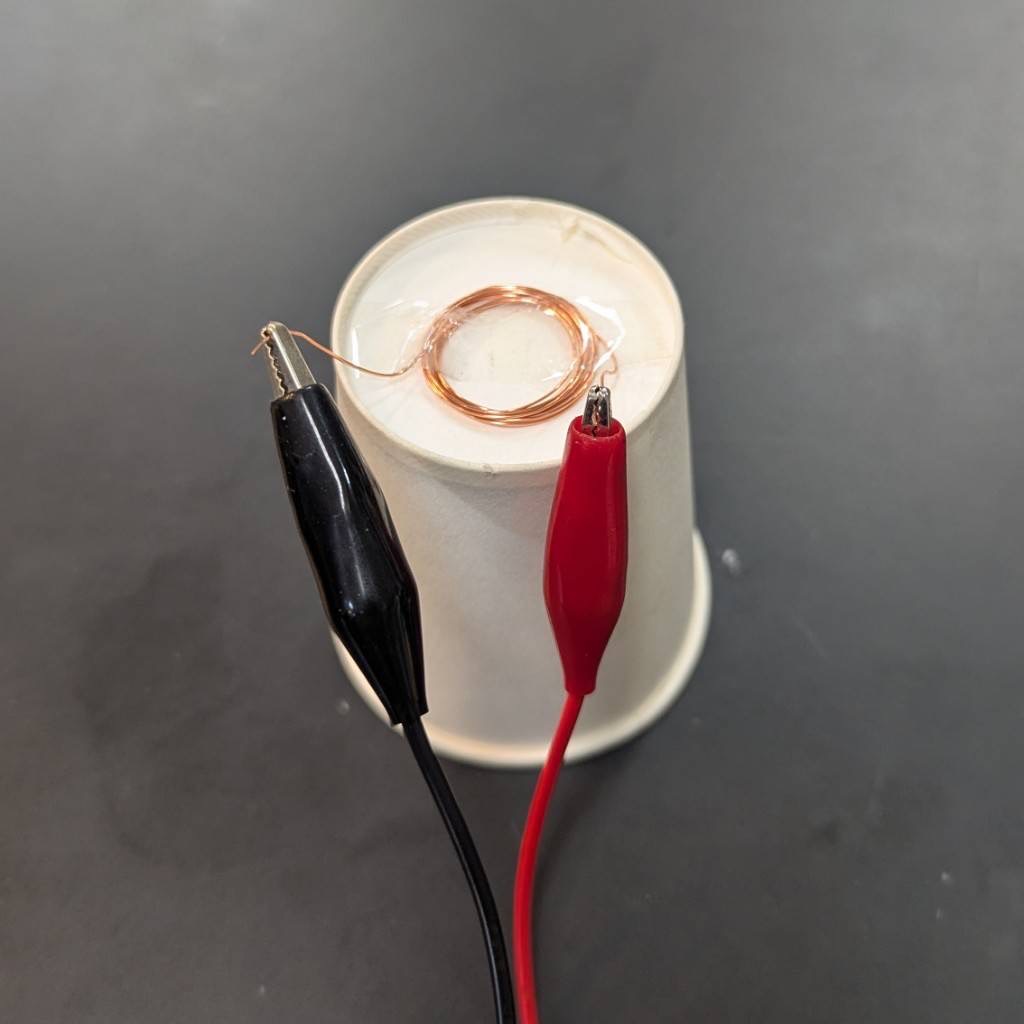

スピーカーの外側
